AR-15: piestový systém vs. DI – rozdiely, výhody a nevýhody

Piest, alebo plyn? Otázka, ktorá v komunite strelcov a majiteľov pušiek platformy AR-15 dokáže spoľahlivo rozpútať nekonečné debaty. Rozdiely v spoľahlivosti, presnosti a chodu obidvoch systémov súvisia s ich konštrukciou aj podmienkami používania. Pozrite si porovnanie klasického systému bežne označovaného ako DI (Direct Impingement) a piestových konštrukcií, vrátane ich najväčších výhod a skrytých nevýhod.

Ako funguje AR-15: systém DI a piestový pohon

Vo svete AR-15 sa dnes vyskytujú dva hlavné konštrukčné prúdy – tzv. "plynovka" a "piestovka". Oba systémy využívajú tlak prachových plynov; rozdiel je v tom, kde plyny pôsobia a ako sa ich energia prenáša na nosič závorníka.

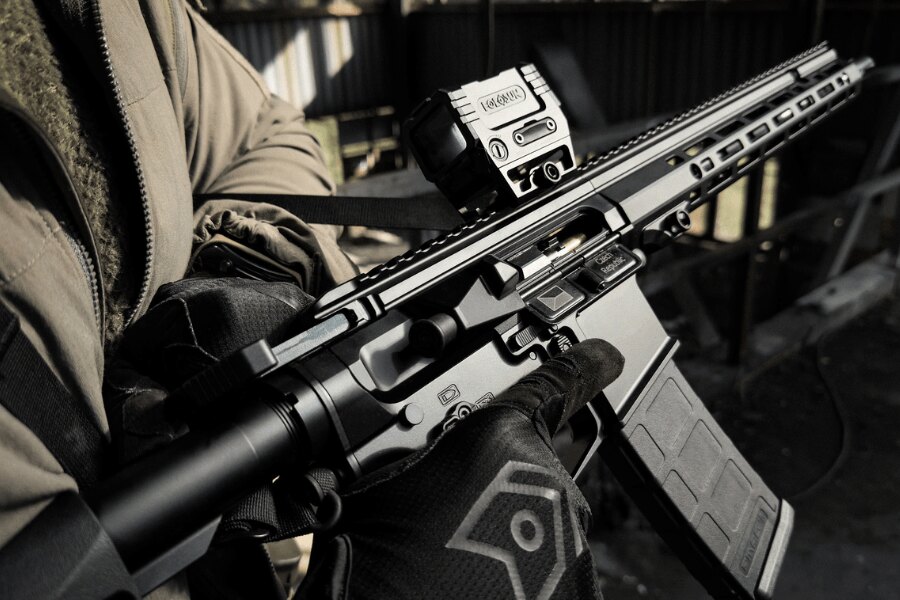

Pištoľová puška Antreg ARS M4s s kolimátorom Holosun. Platforma AR-15 zahŕňa klasické prevedenie so systémom DI aj konštrukcie so samostatným piestovým ústrojenstvom. Foto: Rigad.

Plyny vo vnútri nosiča závorníka

U systému DI zabezpečujú pracovný cyklus zbrane plyny privedené plynovou trubicou do expanzného priestoru medzi záverom a jeho nosičom.

Pri náraste tlaku dôjde k pohybu nosiča smerom dozadu. Vplyvom jeho riadiacej kulisy a riadiaceho čapu (cam pin) sa záver otočí a odomkne. Následne sa pohybuje dozadu aj s prázdnou nábojnicou, ktorú drží vyťahovač. Akonáhle nábojnica opustí priestor komory a nadstavca hlavne s uzamykacími ozubami (barrel extension), môže ju predpružený vyhadzovač v čele závora vyhodiť výhozovým oknom von. Vratná pružina následne vráti mechanizmus dopredu, pričom je podaný ďalší náboj do komory a záver sa znovu uzamkne.

Svojím spôsobom ide o mechanizmus piestu – v Stonerovom patente záver plní funkciu piestu a nosič pohyblivého valca. V tomto článku pre neho budeme používať bežne zavedenú skratku DI.

Piestový systém: krátky a dlhý zdvih

Pri piestovom systéme sa plyny privádzajú do plynovej komory blízko miesta odberu z hlavne. Tlakom plynov je smerom dozadu uvedený do pohybu piest alebo pohyblivý valec, ktorý prenesie impulz nosiču záveru.

Ak sa piestové ústrojenstvo pohybuje spoločne s nosičom po celý jeho zdvih, ide o systém s dlhým zdvihom piestu. Ak piest vykoná iba krátky pohyb a odovzdá nosiču impulz priamo alebo prostredníctvom piestnice, ide o systém s krátkym zdvihom.

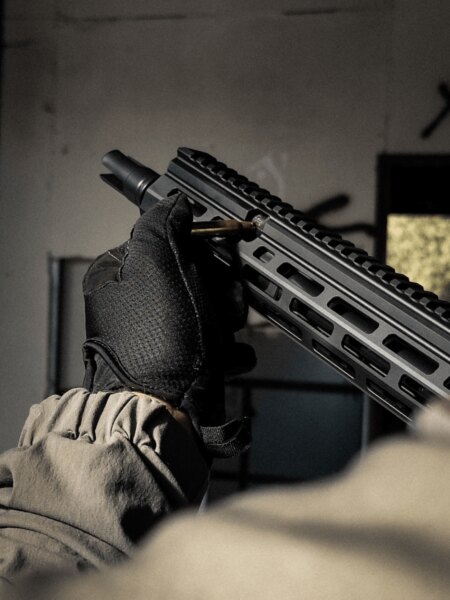

Pri piestovej konštrukcii pôsobia prachové plyny na piestové ústrojenstvo pri mieste odberu z hlavne. To prenáša impulz nosiču záveru. Foto: Rigad.

AR-18 a Colt 703: vývoj piestových alternatív

AR-18 a jej vplyv na ďalšie konštrukcie

Nie všetci vedia, že vývoj AR-18 s krátkym zdvihom piestového ústrojenstva začala firma ArmaLite už v roku 1963. Po prevode práv na AR-15 na Colt hľadala konštrukciu, ktorá by nezasahovala do patentovej ochrany Stonerovho plynového systému. Aj keď išlo o vcelku revolučnú konštrukciu, väčšieho obchodného úspechu nedosiahla. Vo veľkej miere využívala lisované plechové diely. Dve vratné pružiny uložené v puzdre záveru umožňovali sklopenie pažby. Americká armáda medzičasom nakupovala M16 a AR-18 čelila aj vlastným vývojovým a výrobným obmedzeniam.

Napriek tomu historický význam tejto konštrukcie je ďalekosiahly – ovplyvnila napríklad HK G36, ktorej piestový systém sa následne stal východiskom pre plynové ústrojenstvo HK416.

M16 vo Vietname a vývoj Coltu 703

Aj firma Colt Manufacturing vyvinula svoju verziu „piestovky“, modifikujúcu systém pušky Colt M16. Počas služby M16, najmä pri jej nasadení vo Vietname, sa objavili pokusy, ako systém modifikovať tak, aby sa zvýšila spoľahlivosť zbrane.

Vo Vietname totiž dochádzalo k problémom so spoľahlivosťou – zadrhávaniu počas streľby, zlyhaniu vytiahnutia nábojníc či poškodeniu ich okrajov. Príčin bolo niekoľko – vplyv použitého strelného prachu na kadenciu a znečistenie zbrane; korózia a poškodenie povrchu nábojovej komory, ktoré zhoršovali vytiahnutie nábojníc; nedostatky vo výcviku, údržbe a dostupnosti čistiacich pomôcok. Nešlo teda iba o problém samotného princípu DI.

V tomto období začala firma Colt vyvíjať systém s dlhým zdvihom piestu. Konštruktéri sa inšpirovali systémom AK-47. Výsledný produkt, ktorý však zostal iba vo fáze vývojových prototypov, mal dlhú piestnicu s piestom pripojenú k nosiču závorníka. Súčasťou konštrukcie bol tiež regulátor odberu plynov. Spoľahlivosť M16 sa medzičasom zlepšovala vďaka kombinácii konštrukčných úprav, zmien v strelive, chrómovaniu nábojovej komory a zlepšeniu výcviku aj údržby. Pištoľový Colt Model 703, opísaný vo firemnej správe z roku 1969, sa do sériovej výroby nedostal.

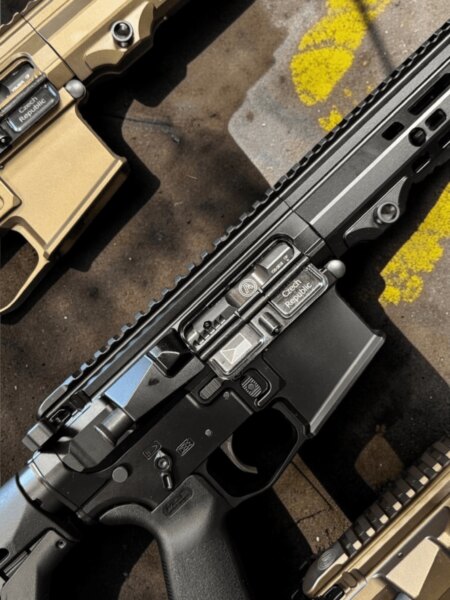

Menšie zanášanie priestoru záveru patrí k typickým výhodám piestových konštrukcií. Pravidelné čistenie a mazanie ale vyžadujú oba systémy. Foto: Rigad.

Porovnanie DI a piestového systému: výhody a nevýhody

Nasledujúci prehľad opisuje typické konštrukčné výhody a kompromisy. Ich skutočný význam závisí od konkrétnej zbrane, jej prevedenia a podmienok používania. Tiež načasovanie odomykania a životnosť súčiastok nemožno určiť len podľa toho, či ide o DI alebo piestový systém.

Pištoľový systém: výhody a nevýhody

Nevýhody:

• Priestor potrebný pre piestové ústrojenstvo môže zväčšovať stavebnú výšku hornej časti zbrane;
• často vyššia hmotnosť, najmä v prednej časti zbrane, v porovnaní s podobným vyhotovením DI;
• pohyb piestového ústrojenstva a spôsob odovzdania impulzu nosiču môžu prispievať k výraznejšiemu pocitovému spätnému rázu;
• vzhľadom na rôzne konštrukčné riešenia sa od seba líšia jednotlivé systémy výrobcov a ponuka náhradných dielov od druhovýrobcov (aftermarket) býva obmedzenejšia než u bežných DI prevedení AR-15;
• piestové ústrojenstvo pridáva ďalšiu hmotnosť a mechanické pôsobenie v oblasti hlavne, čo môže ovplyvňovať jej kmitanie; výsledný vplyv na presnosť závisí od konkrétnej konštrukcie;
• mimoosové prenášanie impulzu od piestu alebo piestnice môže vytvárať dodatočné momenty a podieľať sa na zdvihu zbrane.

Výhody:

• Do priestoru záverového mechanizmu nie sú priamo privádzané pracovné plyny plynovou rúrkou, čo obmedzuje jeho priame tepelné zaťaženie; súčiastky sa však pri streľbe naďalej zahrievajú;
• priestor záveru býva menej zanášaný splodinami horenia, ktoré sa vo väčšej miere zachytávajú v prednej časti plynovej sústavy;
• čistenie priestoru záveru tak môže byť jednoduchšie, údržbu však vyžaduje aj piestová sústava a naďalej je potrebné dodržiavať predpísané mazanie.

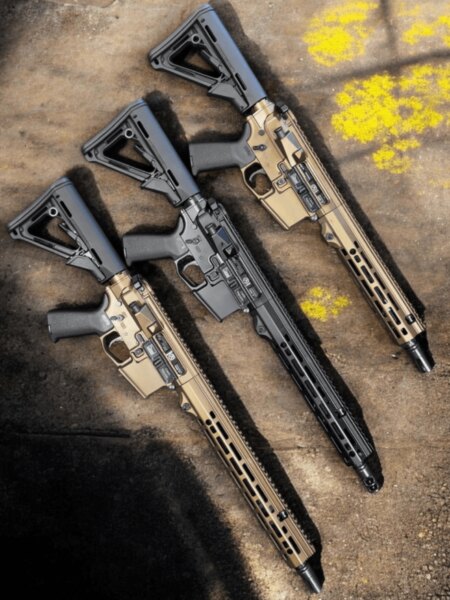

Rôzne prevedenia platformy AR-15 zdieľajú podobné usporiadanie a ovládacie prvky. Ich vlastnosti však závisia na konkrétnej konštrukcii a kvalite výroby, nielen na type pohonu. Foto: Rigad.

Systém DI: výhody a nevýhody

Nevýhody:

• Prívod horúcich plynov do nosiča záveru zvyšuje tepelné zaťaženie tejto časti mechanizmu; životnosť záveru či tesniacich krúžkov (gas rings) ale ovplyvňuje tiež konštrukcia, materiál, kvalita výroby a režim streľby;
• vysoká teplota môže urýchľovať úbytok a degradáciu maziva, pričom nedostatočné mazanie zvyšuje trenie a opotrebovanie napríklad riadiaceho čapu, jeho otvoru v závere a vodiacej kulisy v nosiči;
• vyššie zanášanie priestoru záveru splodinami horenia privádzanými spoločne s pracovnými plynmi;
• vzhľadom na vyššie uvedené býva potrebné venovať väčšiu pozornosť čisteniu priestoru záveru a dodržiavaniu požiadaviek výrobcu na mazanie;
• pri použití niektorých tlmičov hluku môže dlhšie pôsobenie tlaku plynov spôsobovať „preplynovanie“ zbrane, zrýchlenie pracovného cyklu a vyššie namáhanie súčiastok. Nejde automaticky o zvýšenie maximálneho tlaku v nábojovej komore. Súčasne môžu plyny unikať vyhadzovacím oknom pred tvár strelca aj okolo naťahovacej páky. Miera týchto javov závisí od konkrétnej kombinácie zbrane, tlmiča a streliva; obdobný vplyv na funkciu a únik plynov sa môže prejaviť aj u piestových zbraní.

Výhody:

• Možnosť veľmi štíhleho dizajnu;
• obyčajne nízka hmotnosť plynového ústrojenstva;
• menší počet súčiastok plynového ústrojenstva oproti vonkajšiemu piestovému systému;
• sila poháňajúca nosič záveru pôsobí priamo v jeho osi;
• možnosť voľne plávajúceho uloženia hlavne, ktoré možno použiť aj u piestových konštrukcií; samotný systém pohonu presnosť zbrane neurčuje;
• u bežných štandardizovaných vyhotovení AR-15 široká dostupnosť náhradných dielov, a to aj od druhovýrobcov; kompatibilitu je potrebné posudzovať podľa konkrétneho dielu a vyhotovenia zbrane;
• prenos sily bez úderu samostatnej piestnice môže prispievať k plynulejšiemu vnímaniu chodu mechanizmu a menšiemu pocítiteľnému spätnému rázu;
• široká ponuka nastaviteľných plynových blokov pre rôzne konfigurácie DI zbraní; reguláciu odberu plynov však ponúkajú aj niektoré piestové konštrukcie.

Záver: čo rozhoduje pri výbere AR-15

Každý systém má svoje pre a proti a v celkovom ponímaní sa víťaz hľadá len ťažko. Ak ale budem vyberať zbraň pre konkrétny účel, rozhodovanie bude jednoduchšie. Inak budem posudzovať zbraň pre šport alebo zábavu na strelnici a inak pre službu či bojové nasadenie. Dôležitú úlohu môže hrať aj cena. V športe sa veľmi dobre uplatňujú „plynovky“, v službe a armádach sa však používajú oba systémy. Ani plne samočinný režim sám o sebe neznamená, že je nutné uprednostniť piestový variant – napríklad M4A1 používa systém DI. V praxi potom rozhoduje predovšetkým overená spoľahlivosť a kvalita výroby.
