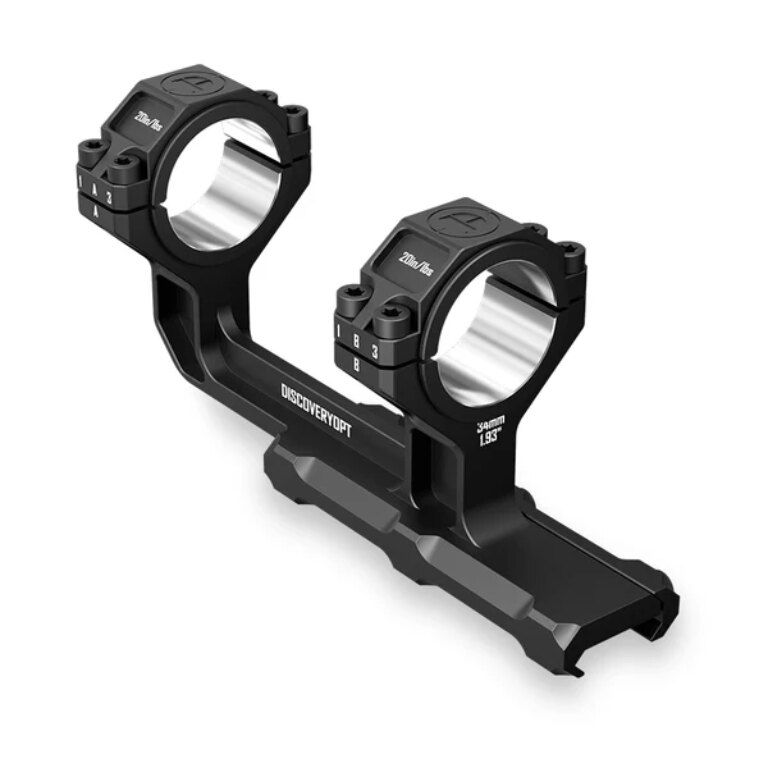

Predsadená montáž Multi 1,93" / 30/34 mm tubus / 0 MOA Discoveryopt®

Predsadená montáž Discoveryopt Multi 1,93" umožňuje upevnenie puškohľadov s tubusom s priemerom 30 mm aj 34 mm na lištu Picatinny MIL-STD-1913. Jednodielna konštrukcia s presadenými krúžkami ponúka výšku osi 49,02 mm a nulový náklon 0 MOA. Montáž je CNC obrábaná z hliníkovej zliatiny 6061-T6 a opatrená tvrdým eloxom Type III.

Pre tubusy 30 mm aj 34 mm

Montáž je kompatibilná s puškohľadmi s tubusom s priemerom 30 mm aj 34 mm. Jednotlivé časti krúžkov sú označené na správne vzájomné zostavenie a pri montáži je nutné zachovať zodpovedajúce označenie horných a spodných dielov.

Výška osi 1,93"

Výška osi puškohľadu nad hornou plochou montážnej lišty činí 1,93", teda 49,02 mm. Vyššia poloha optiky môže vyhovovať zostavám, u ktorých je požadované väčšie odsadenie osi zameriavača od zbrane.

Presadená jednodielna konštrukcia

Spodné časti krúžkov sú súčasťou spoločnej jednodielnej základne určenej pre lištu Picatinny MIL-STD-1913. Presadené prevedenie posúva puškohľad dopredu voči miestu uchytenia základne a uľahčuje nastavenie požadovanej vzdialenosti oka od okulára. Montáž má nulový náklon 0 MOA.

Hliník 6061-T6 a tvrdý elox Type III

Montáž je CNC obrábaná z hliníkovej zliatiny 6061-T6 a opatrená tvrdým eloxom Type III na zvýšenie odolnosti povrchu proti opotrebeniu a korózii. Výrobca uvádza súososť ≤ 0,01 mm/m a odolnosť voči rázovému zaťaženiu minimálne 1 000 G.

Presne stanovené momenty dotiahnutia

Každý krúžok je zaistený štyrmi TORX skrutkami, celkovo teda ôsmimi skrutkami. Základňa sa k lište upevňuje tromi skrutkami. Na konkrétnej montáži je vyznačený uťahovací moment 20 in-lb, teda približne 2,3 Nm, pre krúžky a 30 in-lb, teda približne 3,4 Nm, pre upevnenie základne.

Benefity, o ktorých musíte vedieť:

• kompatibilita s tubusmi 30 mm a 34 mm
• montáž na lištu Picatinny MIL-STD-1913
• presadená jednodielna konštrukcia
• výška osi 1,93" / 49,02 mm
• nulový náklon 0 MOA
• hliníková zliatina 6061-T6
• CNC obrábanie
• tvrdý elox Type III
• 4 TORX skrutky na každý krúžok
• uťahovací moment krúžkov 20 in-lb / cca 2,3 Nm
• uťahovací moment základne 30 in-lb / cca 3,4 Nm
• súososť ≤ 0,01 mm/m
• odolnosť voči rázovému zaťaženiu minimálne 1 000 G
