Predsadená montáž 1.5" / 30 mm tubus / 0 MOA Discoveryopt®

Predsadená montáž Discoveryopt je určená pre puškohľady s tubusom o priemere 30 mm a upevnenie na lištu Picatinny MIL-STD-1913. Jednodielna konštrukcia má výšku osi 1,5" / 38,1 mm a nulový náklon 0 MOA. Predsadené usporiadanie umožňuje posunúť puškohľad dopredu, zatiaľ čo základňa zostáva upevnená na montážnej lište zbrane. Montáž je CNC opracovaná z hliníkovej zliatiny 6061-T6 a opatrená tvrdým eloxom Type III.

Predsadená konštrukcia pre správnu polohu puškohľadu

Spodné časti oboch krúžkov a základňu tvoria jeden CNC opracovaný celok. Predsadené usporiadanie posúva krúžky pred upevňovaciu časť základne, takže umožňuje umiestniť puškohľad viac dopredu a prispôsobiť jeho polohu požadovanej vzdialenosti oka od okulára. To je praktické najmä na zbraniach s obmedzenou využiteľnou dĺžkou hornej montážnej lišty.

Výška osi 1,5" a náklon 0 MOA

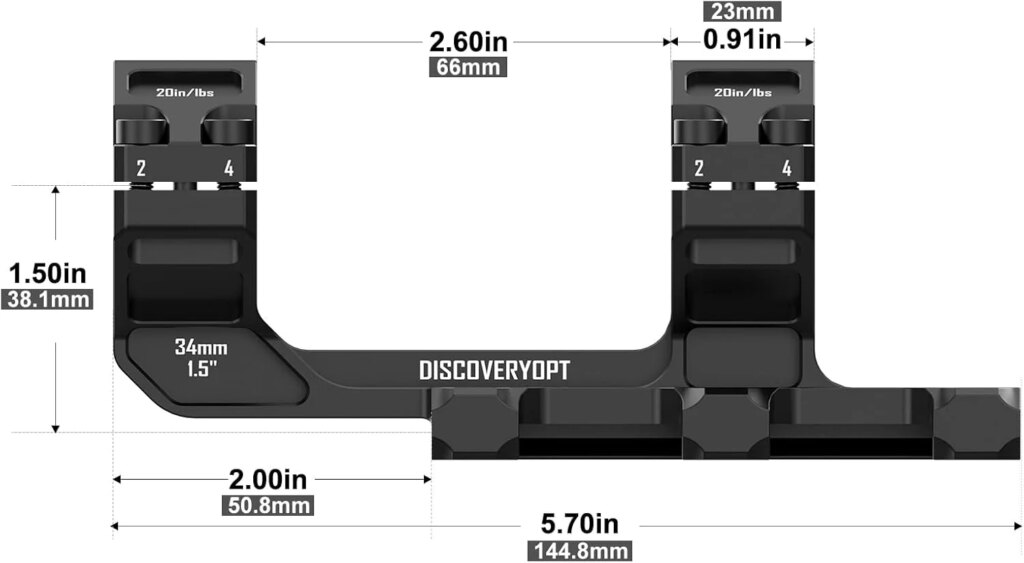

Výška osi puškohľadu nad hornou plochou montážnej lišty činí 1,5", teda 38,1 mm. Montáž má nulový náklon 0 MOA, takže medzi osou puškohľadu a montážnou lištou nevytvára zámerný výškový sklon. Pri výbere je potrebné zohľadniť konštrukciu zbrane, rozmery objektívovej časti a požadovanú polohu hlavy za optikou.

Hliník 6061-T6 a tvrdý elox Type III

Montáž je CNC opracovaná z hliníkovej zliatiny 6061-T6 a opatrená tvrdým eloxom Type III, ktorý zvyšuje odolnosť povrchu proti poškrabaniu, opotrebeniu a korózii. Presne dokončené vnútorné plochy krúžkov pomáhajú rovnomerne rozložiť tlak na tubus. Výrobcom uvádzaná súosovosť činí ≤ 0,01 mm/m a odolnosť proti rázovému zaťaženiu minimálne 1 000 G.

Odporúčané momenty dotiahnutia

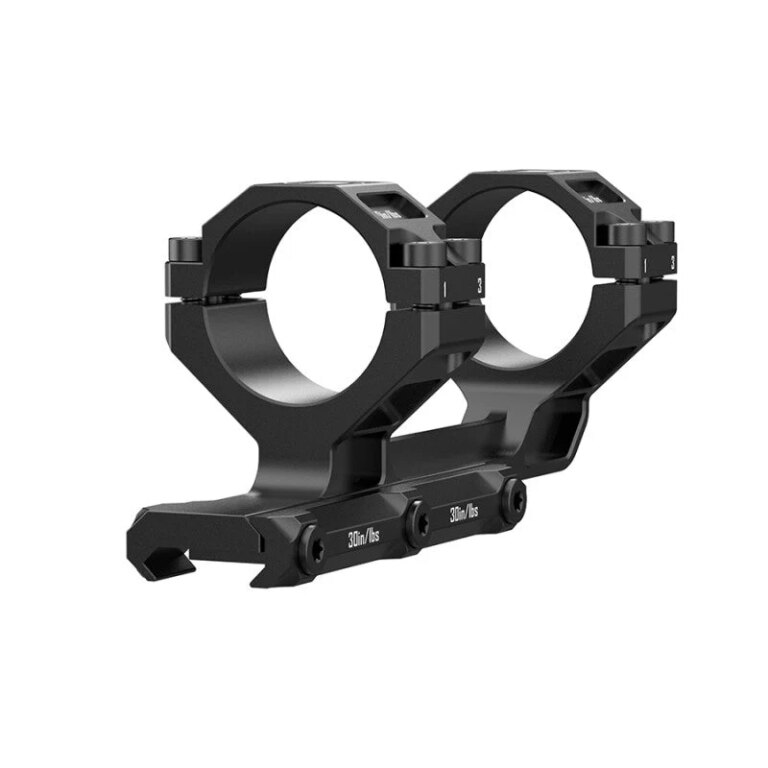

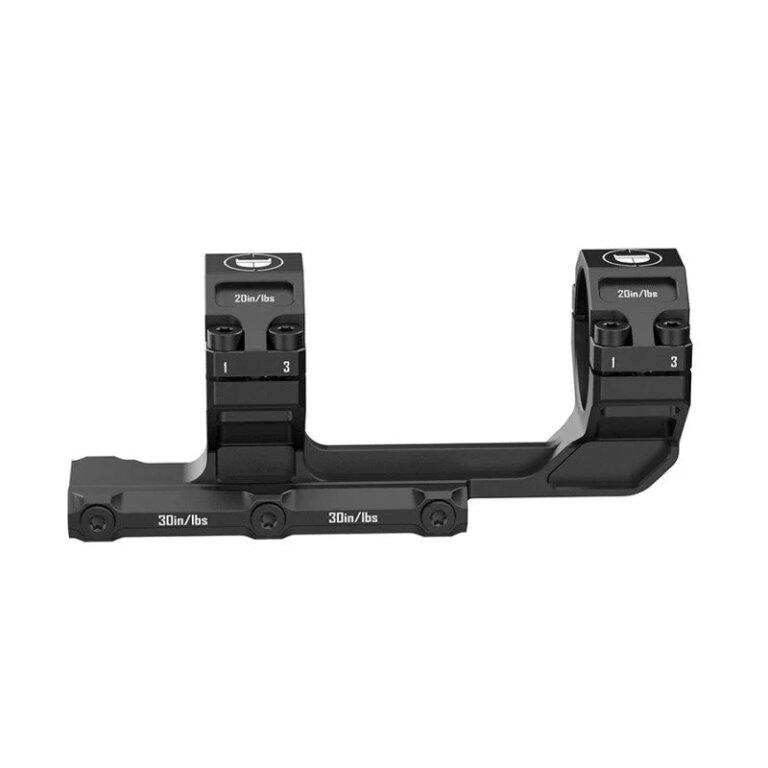

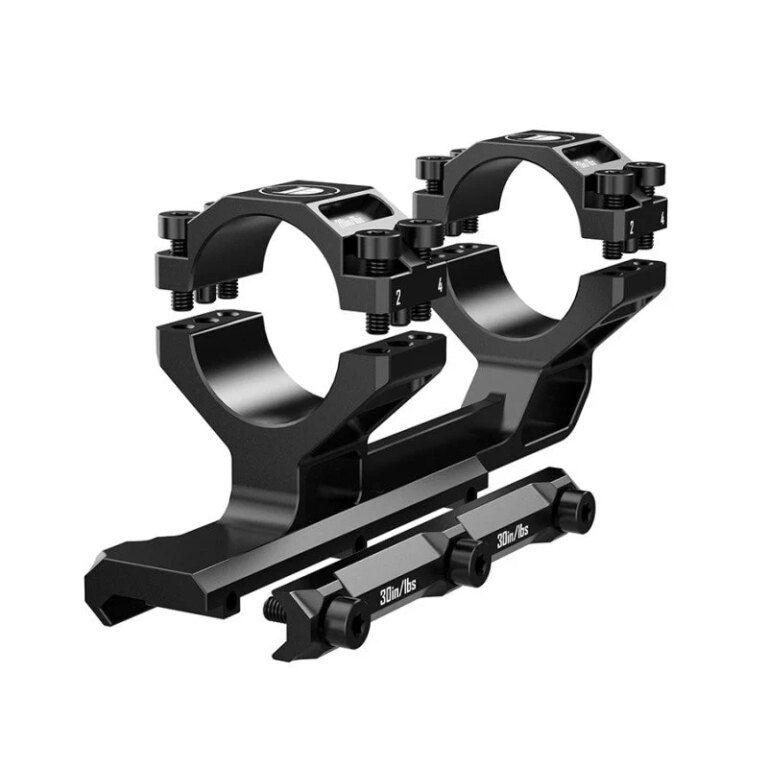

Viečko každého krúžku je upevnené štyrmi skrutkami Torx, celkovo teda ôsmimi skrutkami pre zovretie tubusu. Základňa sa k lište upevňuje tromi skrutkami. Na montáži je vyznačený odporúčaný uťahovací moment 20 in-lb, teda približne 2,3 Nm, pre skrutky krúžkov a 30 in-lb, teda približne 3,4 Nm, pre skrutky základne. Pri inštalácii je vždy potrebné riadiť sa značením na konkrétnom kuse.

Benefity, o ktorých musíte vedieť:

• pre tubus s priemerom 30 mm
• montáž na lištu Picatinny MIL-STD-1913
• predsadená jednodielna konštrukcia
• výška osi 1,5" / 38,1 mm
• nulový náklon 0 MOA
• hliníková zliatina 6061-T6
• CNC opracovanie
• tvrdý elox Type III
• 4 skrutky Torx na viečku každého krúžku
• celkom 8 skrutiek pre zovretie tubusu
• 3 upevňovacie skrutky základne
• uťahovací moment krúžkov 20 in-lb / cca 2,3 Nm
• uťahovací moment základne 30 in-lb / cca 3,4 Nm
• súosovosť ≤ 0,01 mm/m
• odolnosť proti rázovému zaťaženiu minimálne 1 000 G
